با ریسه های LED خراب خود ، چه کنیم؟

ریسه‌های LED یکی از پرکاربردترین تجهیزات نورپردازی برای مجالس، فروشگاه‌ها، دکوراسیون، جشن‌ها و نورپردازی فضاهای مختلف هستند. با وجود عمر نسبتاً مناسب، این ریسه‌ها نیز مانند هر وسیله الکترونیکی دیگری ممکن است دچار خرابی شوند. یکی از مشکلاتی که کاربران بیشتر با آن مواجه می‌شوند، سوختن کنترلر ریسه LED، خاموش شدن بخشی از ریسه یا قطع شدن مسیر سیم‌های داخلی است.

خوشبختانه بسیاری از این مشکلات قابل بررسی و در بعضی موارد به‌سادگی قابل تعمیر هستند. در این مقاله قصد داریم مهم‌ترین روش‌های عیب‌یابی و تعمیر ریسه LED و کنترلر آن را بررسی کنیم تا بتوانید قبل از تعویض کامل ریسه، علت خرابی را پیدا کنید.

توجه: هنگام کار با ریسه‌هایی که مستقیماً با برق شهری کار می‌کنند، حتماً نکات ایمنی را رعایت کنید. در صورت نداشتن تجربه کافی، عیب‌یابی بخش‌های متصل به برق شهر را به تعمیرکار متخصص بسپارید.

شایع‌ترین علت خرابی ریسه LED چیست؟

یکی از اصلی‌ترین مشکلاتی که در ریسه‌های دارای کنترلر مشاهده می‌شود، خرابی یا سوختن کنترلر است. کنترلر وظیفه مدیریت روشن و خاموش شدن مسیرهای مختلف LED و اجرای حالت‌های نورپردازی را بر عهده دارد.

در بعضی موارد ممکن است خود ریسه کاملاً سالم باشد اما کنترلر به دلیل نوسان برق، اتصال کوتاه، رطوبت یا استفاده طولانی‌مدت دچار مشکل شده باشد.

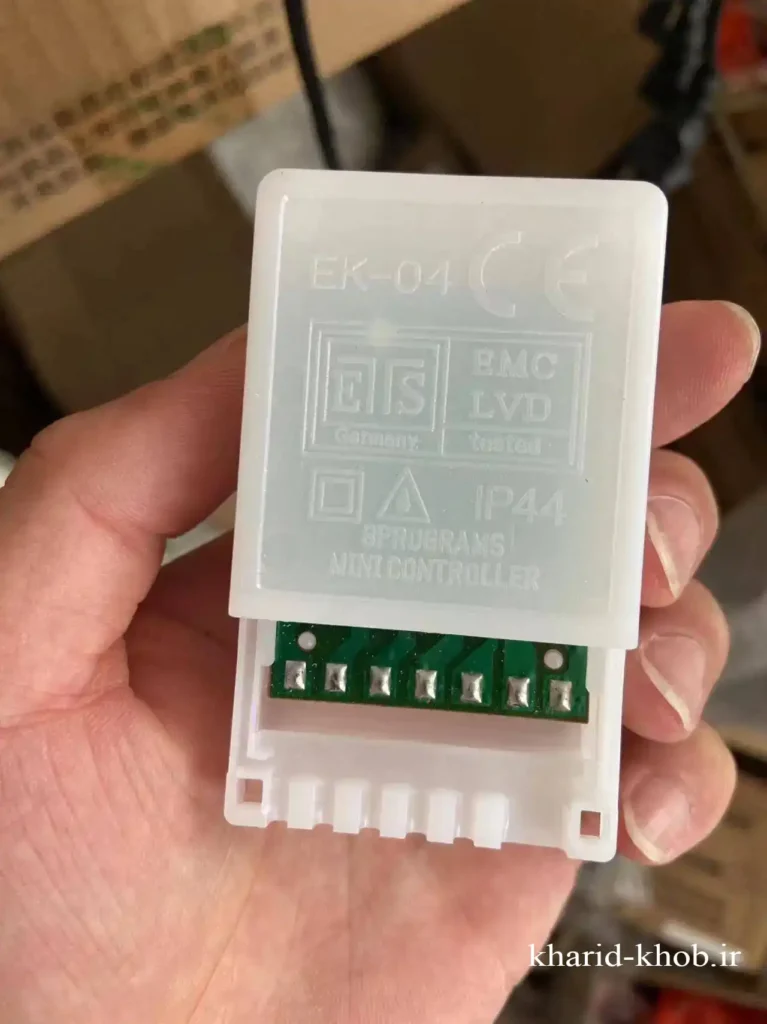

اگر مطمئن شدید ایراد از کنترلر است، معمولاً نیازی به تعویض کل ریسه ندارید. می‌توانید کنترلر مناسب همان ریسه را تهیه کرده و کنترلر معیوب را تعویض کنید.

البته هنگام خرید کنترلر جدید باید به مشخصات ریسه، تعداد کانال‌ها، نوع اتصال و ولتاژ کاری آن توجه کنید.

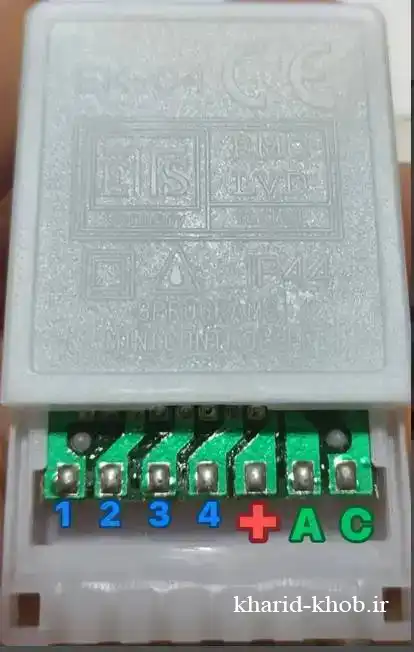

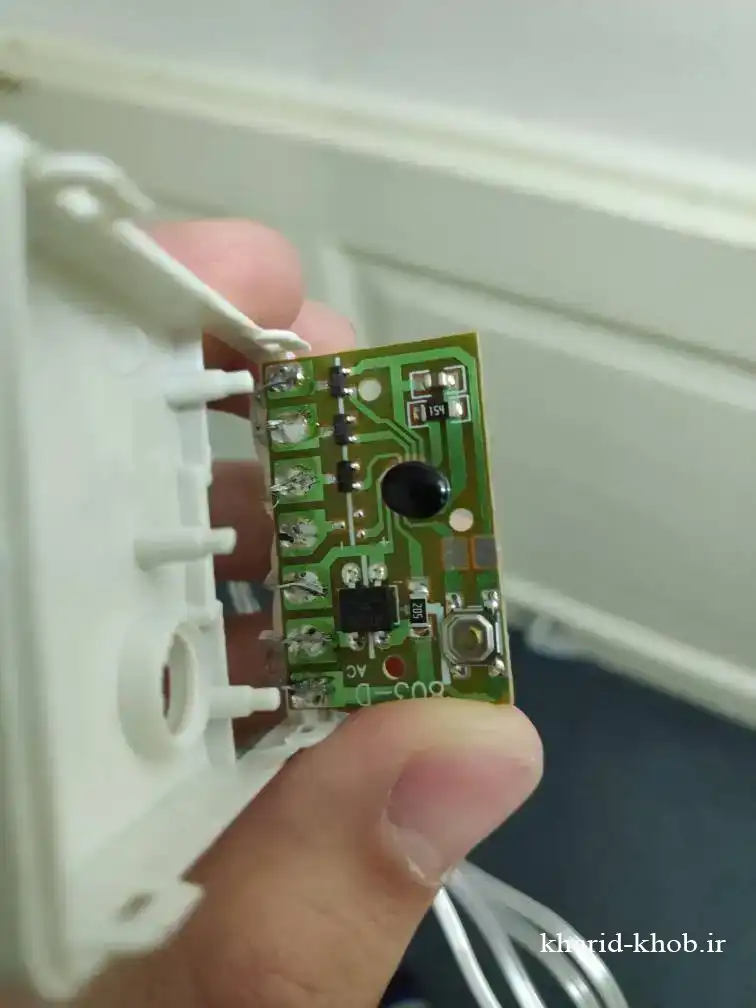

پایه‌های کنترلر ریسه LED را چگونه تشخیص دهیم؟

یکی از سؤالات رایج هنگام تعویض کنترلر این است که پایه‌های ورودی و خروجی کنترلر ریسه را چگونه تشخیص دهیم؟

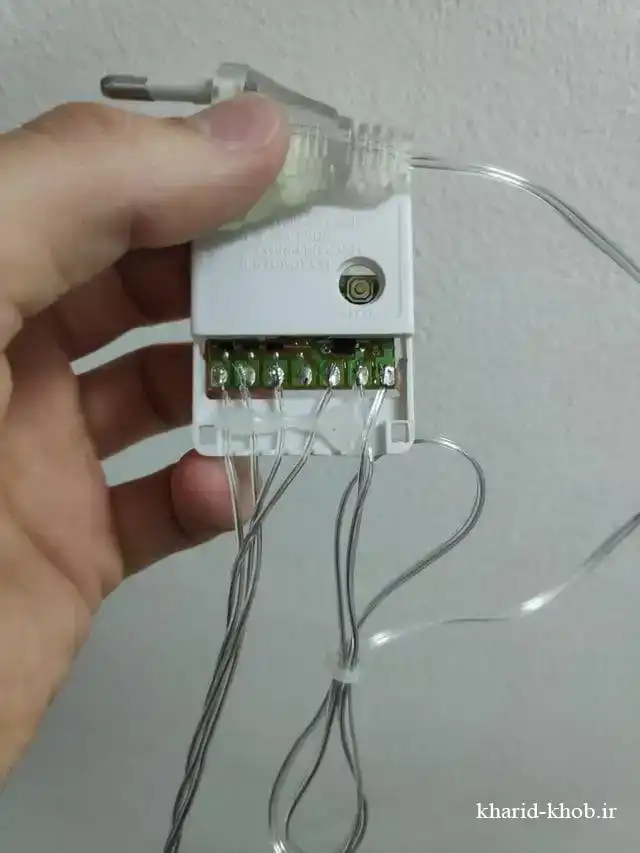

برای شناسایی پایه‌ها ابتدا کنترلر را در وضعیتی قرار دهید که قسمت مربوط به اتصالات آن رو به شما باشد. در بسیاری از کنترلرهای رایج، دو پایه در یک سمت مربوط به ورودی برق شهری، یعنی فاز و نول هستند.

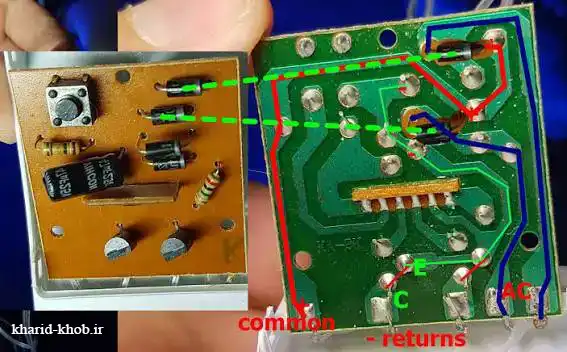

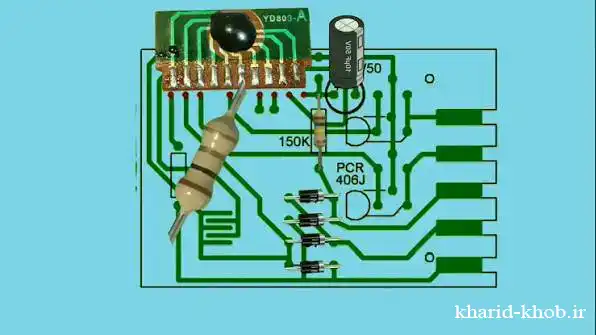

پایه‌های دیگر معمولاً مربوط به خروجی‌های کنترلر هستند. این خروجی‌ها از بخش‌های الکترونیکی و ترانزیستورهای کنترلر به سمت سیم‌های ریسه هدایت می‌شوند و هر کدام می‌توانند یک مسیر از LEDها را کنترل کنند.

همچنین یک مسیر مشترک یا همان COM (کام) برای مدار وجود دارد که سیم‌های مربوط به مسیرهای مختلف ریسه نسبت به آن عمل می‌کنند.

البته باید توجه داشت که چینش پایه‌ها در همه کنترلرها یکسان نیست. بنابراین نباید صرفاً بر اساس ظاهر یک کنترلر اقدام به اتصال سیم‌ها کنید. بهتر است قبل از اتصال، نقشه یا مشخصات کنترلر و ریسه بررسی شود.

اگر کنترلر سالم است اما ریسه نصفه روشن می‌شود چه کنیم؟

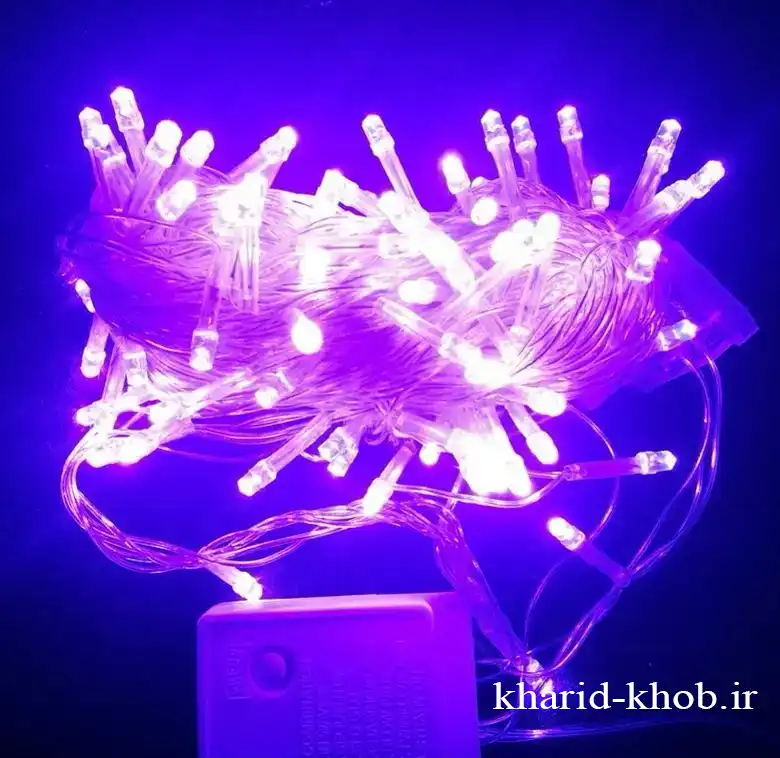

یکی دیگر از خرابی‌های بسیار رایج، حالتی است که کنترلر ریسه سالم است اما فقط بخشی از ریسه روشن می‌شود.

در این شرایط اولین کاری که باید انجام دهید، بررسی مسیر سیم‌های ریسه است.

اگر سیم‌های متصل به کنترلر در جای خود قرار دارند و هیچ سیمی از داخل کنترلر جدا یا کنده نشده است، احتمال خرابی در مسیر سیم‌کشی ریسه بیشتر می‌شود.

در چنین حالتی باید مسیر خاموش ریسه را با دقت بررسی کنید. گاهی اوقات یک سیم بسیار نازک در داخل یکی از چراغ‌ها یا محل اتصال LEDها قطع شده و باعث خاموش شدن تمام قسمت‌های بعد از آن نقطه می‌شود.

بنابراین بهتر است با حوصله، اتصالات و سیم‌های قسمت خاموش را یکی‌یکی بررسی کنید.در بسیاری از موارد، پس از پیدا کردن محل قطعی، می‌توان سیم قطع‌شده را مجدداً در محل مناسب لحیم کرد و مسیر ریسه را به حالت عادی بازگرداند.

اگر سیم‌های ریسه قطع نیستند، مشکل کجاست؟

اما گاهی اوقات شرایط کمی پیچیده‌تر است. ممکن است ریسه نصفه روشن باشد، کنترلر نیز سالم باشد و با بررسی ظاهری هیچ قطعی در سیم‌ها پیدا نشود.

در این شرایط نباید تصور کنیم که تمام LEDهای مسیر خراب هستند. ممکن است ایراد در نقطه‌ای از مدار پنهان شده باشد که با بررسی ظاهری قابل تشخیص نیست.

برای پیدا کردن چنین ایرادی باید از روش عیب‌یابی منطقه‌ای یا محدود کردن محدوده خرابی* استفاده کرد.
این روش باعث می‌شود به جای بررسی تعداد زیادی لامپ و سیم به صورت تک‌به‌تک، محدوده‌ای را که احتمال وجود خرابی در آن بیشتر است کوچک‌تر کنیم.

فرض کنید ابتدای ریسه روشن است اما از یک نقطه به بعد تمام LEDها خاموش شده‌اند. در این حالت می‌توان مسیر خاموشی را به بخش‌های کوچک‌تر تقسیم کرد.
یکی از روش‌های کاربردی این است که از ابتدای قسمت خاموش، مسیر را به صورت *گروه‌های حدود ۲۰ عددی بررسی کنیم و در نقاط مختلف، مسیر مربوطه را نسبت به سیم مشترک یا COM آزمایش کنیم.

با انجام این کار می‌توان متوجه شد که مسیر سالم تا کجا ادامه دارد و از کدام قسمت به بعد مشکل ایجاد شده است.

به زبان ساده، هدف این روش این است که یک مسیر طولانی و شامل تعداد زیادی LED را به چند قسمت کوچک‌تر تقسیم کنیم.

مثلاً اگر در یک ریسه تعداد زیادی لامپ داریم و نمی‌دانیم خرابی دقیقاً کجاست، لازم نیست همه لامپ‌ها را یکی‌یکی بررسی کنیم. با محدود کردن منطقه خرابی می‌توانیم تعداد نقاطی را که نیاز به بررسی دارند به شکل قابل توجهی کاهش دهیم.

این روش در عیب‌یابی ریسه‌های طولانی بسیار کاربردی است و می‌تواند زمان تعمیر را کاهش دهد.

قبل از تعویض ریسه، عیب را پیدا کنید

یکی از اشتباهات رایج این است که به محض خاموش شدن بخشی از ریسه، تصور کنیم کل ریسه خراب شده و باید آن را تعویض کنیم.

در حالی که در بسیاری از مواقع مشکل تنها مربوط به یک کنترلر معیوب، یک اتصال قطع‌شده، یک سیم پاره یا یک نقطه از مسیر LEDها است.

با یک بررسی اصولی می‌توان محل خرابی را پیدا کرد و در بسیاری از موارد با یک تعمیر ساده، دوباره از همان ریسه استفاده کرد.

این موضوع به‌خصوص برای ریسه‌های متراژ بالا اهمیت بیشتری دارد؛ زیرا تعویض کامل یک ریسه طولانی می‌تواند هزینه زیادی داشته باشد.

جمع‌بندی؛ عیب‌یابی ریسه LED را مرحله‌به‌مرحله انجام دهید

برای تعمیر و عیب‌یابی ریسه LED بهتر است همیشه مرحله‌به‌مرحله پیش بروید.

ابتدا کنترلر را بررسی کنید.اتصال سیم برق ورودی شهر را چک نمایید،دو شاخه ریسه را بررسی کنید

اگر کنترلر خراب باشد، با تهیه کنترلر سازگار می‌توان آن را تعویض کرد.در فروشگاه ما کنترلر ریسه جهت خرید موجود است.

یا اگر کنترلر سالم است اما بخشی از ریسه خاموش شده، مسیر سیم‌ها و اتصالات را بررسی کنید.قطع شدن یک اتصال منجر به خاموش شدن نیمی از ریسه خواهد شد و این بسیار دردناک است.

ولی اگر قطع بودن سیم بصورت بصری پیدا نشد، از روش عیب‌یابی منطقه‌ای استفاده کنید و محدوده خرابی را کوچک‌تر کنید. این کار باعث می‌شود بتوانید محل ایراد را در میان تعداد زیادی LED و اتصال، سریع‌تر پیدا کنید. عیب یابی منطقه ای ریسه ها را در مقاله بعدی برای شما علاقمندان قرار خواهیم داد.

در نهایت اگر تجربه کافی در کار با برق شهری و مدارهای الکترونیکی ندارید، بهتر است این کار را به فرد متخصص بسپارید؛ زیرا بعضی از ریسه‌ها و کنترلرها مستقیماً با برق شهری کار می‌کنند و بی‌احتیاطی هنگام تعمیر آن‌ها می‌تواند خطر برق‌گرفتگی یا آسیب به تجهیزات را به همراه داشته باشد.

اگر شما هم در هنگام تعمیر ریسه LED، تعویض کنترلر یا عیب‌یابی ریسه نصف روشن با مشکل خاصی مواجه شده‌اید و پاسخ آن را در این مقاله پیدا نکردید، سؤال خود را در بخش دیدگاه‌ها مطرح کنید. تلاش می‌کنیم به سؤال شما پاسخ دهیم و تجربه خود را با دیگر کاربران نیز به اشتراک بگذاریم.
